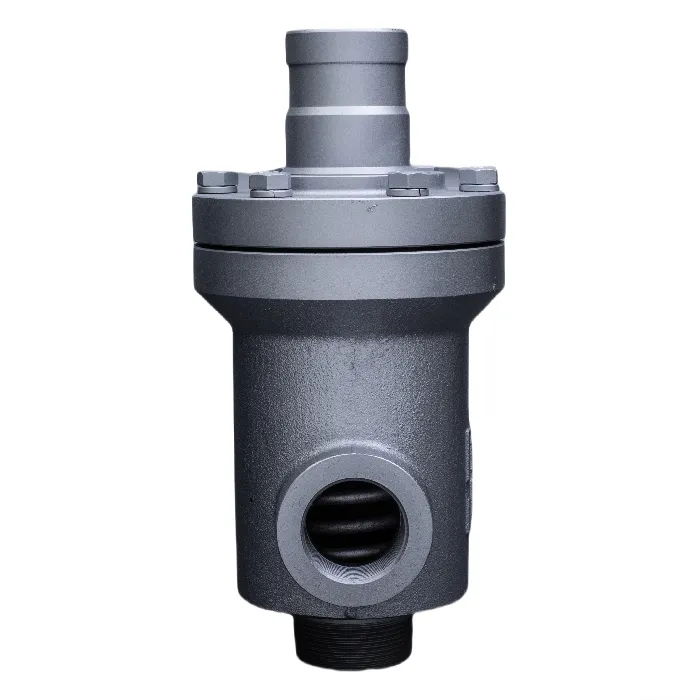

Anel deslizante de união rotativa

Um anel coletor de união rotativa é um dispositivo de conexão elétrica especial usado para transmitir sinais elétricos, correntes ou dados entre peças rotativas ou oscilantes e peças fixas.

Característica principal

1. Conexão elétrica estável: O anel deslizante da junta giratória usa uma escova ou lâmina de escova para entrar em contato com o anel condutor, que tem boa estabilidade de conexão elétrica e pode manter a transmissão de sinal estável durante a rotação.

2. Velocidade de transmissão rápida: o anel deslizante da junta rotativa pode suportar transmissão de dados em alta velocidade, o que é adequado para ocasiões onde uma grande quantidade de dados ou sinais de alta frequência precisam ser transmitidos.

3. Boa resistência ao desgaste: anéis condutores e escovas ou escovas são geralmente feitos de materiais resistentes ao desgaste, que apresentam boa resistência ao desgaste e podem prolongar a vida útil.

4. Alta confiabilidade: o anel coletor da junta rotativa foi projetado e fabricado com precisão, com alta confiabilidade e pode funcionar normalmente em ambientes agressivos.

Os anéis coletores de juntas rotativas são amplamente utilizados em uma variedade de ocasiões que exigem conexões elétricas rotativas, tais como: equipamentos de automação, aeroespacial, geração de energia eólica, monitoramento de segurança, equipamentos médicos e outros campos são amplamente utilizados.

O processo de produção de um anel coletor de união rotativa envolve várias etapas de fabricação de precisão:

Primeiro, preparação de material

Seleção de material: De acordo com o uso do ambiente do anel coletor de junta rotativa e requisitos de desempenho, selecione o material apropriado, como aço inoxidável, liga de cobre, liga de alumínio ou liga especial. Esses materiais precisam ter boa condutividade elétrica, resistência ao desgaste, resistência à corrosão e resistência mecânica adequada.

Preparação da bobina: Para alguns tipos de anéis coletores, a preparação da bobina (como chapa de aço laminado) pode ser necessária para etapas subsequentes de estampagem e conformação.

Dois, carimbando e formando

Estampagem: O material preparado é colocado na puncionadeira e o formato aproximado do anel coletor é estampado pela matriz. Esta etapa requer controle preciso da profundidade e força de puncionamento para garantir o tamanho e formato do anel coletor.

Conformação: Após ser prensado, o material precisa ser formado posteriormente para obter o formato final do anel coletor. O processo de formação pode incluir flexão, alongamento, compressão, etc., dependendo dos requisitos de projeto do anel coletor.

Terceiro, tratamento térmico

Aquecimento: o anel coletor formado é aquecido à temperatura apropriada para melhorar sua plasticidade e reduzir a resistência à deformação. Os métodos de aquecimento podem incluir aquecimento elétrico, aquecimento por indução, transferência de calor por contato ou aquecimento infravermelho distante.

Têmpera: Após aquecimento a uma determinada temperatura, o anel coletor é resfriado rapidamente para melhorar sua dureza e resistência ao desgaste. O processo de têmpera requer controle rigoroso da velocidade de resfriamento e do meio de resfriamento para evitar rachaduras ou deformações.

Revenimento: Após a têmpera, o anel coletor pode precisar ser revenido para remover a tensão interna e melhorar a tenacidade. A temperatura e o tempo de revenimento devem ser determinados de acordo com os requisitos de material e desempenho do anel coletor.

Quarto, tratamento de superfície

Limpeza: O anel coletor é limpo para remover óleo, óxidos e outras impurezas da superfície. O processo de limpeza pode incluir etapas como limpeza com solvente, lavagem com álcali, decapagem, etc.

Revestimento: Para melhorar a condutividade elétrica, resistência à corrosão e resistência ao desgaste do anel coletor, pode ser necessário revestir sua superfície com uma camada de metal (como ouro, prata, cobre, etc.) ou liga. O processo de galvanização requer controle rigoroso da composição do banho, densidade de corrente e tempo de galvanização.

Polimento: O anel coletor é polido para melhorar o acabamento superficial e reduzir o coeficiente de atrito. O processo de polimento pode incluir etapas como polimento mecânico, polimento químico ou polimento eletroquímico.

Cinco. Montagem e teste

Montagem: O anel coletor é montado com outros componentes (como corpo da junta rotativa, vedações, etc.) para formar uma junta rotativa completa. O processo de montagem precisa garantir a precisão do encaixe entre os componentes e o desempenho da vedação.

Teste: Teste a junta rotativa montada, incluindo teste de desempenho elétrico (como resistência de contato, resistência de isolamento, etc.), teste de desempenho mecânico (como vida útil de rotação, torque, etc.) e teste de adaptabilidade ambiental (como ciclo de temperatura, umidade ciclo, etc.). O processo de teste requer controle rigoroso das condições e métodos de teste para garantir a precisão e confiabilidade dos resultados do teste.

Seis. Controle e inspeção de qualidade

Em todo o processo produtivo é necessário controle de qualidade e inspeção de cada processo. Isso inclui inspeção de matéria-prima, inspeção de qualidade de estampagem e conformação, inspeção de qualidade de tratamento térmico, inspeção de qualidade de tratamento de superfície e inspeção de qualidade de montagem e teste. Através de rigoroso controle de qualidade e inspeção, podemos garantir que a qualidade do anel coletor de junta rotativa atenda aos requisitos de projeto e padrões de uso.
