Uma união rotativa, também conhecida como articulação rotativa, é um componente crucial em várias aplicações industriais que requerem a transferência de sinais de fluido, gás ou elétrica de uma fonte estacionária para um componente rotativo. Como fornecedor líder da União Rotary H, estou animado para me aprofundar nos recursos de design que destacam este produto no mercado.
Mecanismos de vedação
Um dos recursos de design mais críticos de uma união rotativa H é o seu mecanismo de vedação. A principal função do selo é impedir o vazamento da mídia transferida, seja fluido hidráulico, líquido de arrefecimento ou vapor. Existem vários tipos de vedações usadas nos sindicatos rotativos, incluindo vedações mecânicas, vedações labiais e vedações de embalagem.
As vedações mecânicas são amplamente utilizadas em aplicações de alta pressão e alta velocidade. Eles consistem em duas superfícies planas que são mantidas juntas por uma força de mola ou hidráulica. As superfícies de acasalamento são normalmente feitas de materiais difíceis, como carboneto de carbono, cerâmica ou tungstênio, que fornecem excelente resistência ao desgaste. Esse design garante um selo apertado, mesmo sob condições operacionais extremas.
As vedações labiais, por outro lado, são mais flexíveis e são frequentemente usadas em aplicações de baixa pressão. Eles são feitos de materiais elastoméricos, como borracha ou poliuretano, que podem estar em conformidade com a superfície do eixo rotativo. As vedações labiais são relativamente baratas e fáceis de substituir, tornando -as uma escolha popular para muitas aplicações industriais.
As vedações de embalagem são um tipo tradicional de vedação que usa um material fibroso, como amianto ou grafite, para criar uma vedação ao redor do eixo. Eles são adequados para aplicações onde as condições de operação não são muito graves e podem ser ajustadas para compensar o desgaste ao longo do tempo.
Design de rolamentos
Outra característica importante do design de uma união rotativa H é sua montagem de rolamentos. Os rolamentos suportam o eixo rotativo e garantem rotação suave. Existem dois tipos principais de rolamentos usados nos sindicatos rotativos: rolamentos de esferas e rolamentos de rolos.
Os rolamentos de esferas são comumente usados em aplicações de alta velocidade devido ao seu baixo atrito e às capacidades de alta velocidade de rotação. Eles consistem em pequenas bolas de aço que são mantidas no lugar por uma gaiola. Os rolamentos de esferas podem lidar com cargas radiais e axiais, tornando -as versáteis para diferentes tipos de aplicações de união rotativa.
Os rolamentos de rolos, por outro lado, são mais adequados para aplicações que requerem alta capacidade de carga. Eles usam rolos cilíndricos ou cônicos em vez de bolas, que podem distribuir a carga sobre uma área de superfície maior. Os rolamentos de rolos são frequentemente usados em aplicações industriais pesadas - onde a união rotativa é submetida a forças radiais ou axiais significativas.
Seleção de material
A escolha de materiais para uma união rotativa H é crucial, pois afeta o desempenho, a durabilidade e a compatibilidade com a mídia transferida. O alojamento da união rotativa é normalmente feito de materiais como aço inoxidável, alumínio ou ferro fundido. O aço inoxidável é uma escolha popular devido à sua resistência à corrosão, alta resistência e capacidade de suportar altas temperaturas. O alumínio é leve e possui uma boa condutividade térmica, tornando -o adequado para aplicações onde o peso é uma preocupação. O ferro fundido é conhecido por sua alta resistência e durabilidade, e é frequentemente usado em aplicações pesadas - de serviço.
Os componentes internos, como o eixo e as vedações, também são cuidadosamente selecionados com base nos requisitos do aplicativo. Por exemplo, se a união rotativa for usada para transferir fluidos corrosivos, o eixo pode ser feito de uma liga resistente à corrosão, como Hastelloy ou Inconel. Os selos são selecionados para serem compatíveis com a mídia sendo transferida para garantir uma operação longa e duradoura e de vazamento.
Design do caminho do fluxo
O design do caminho do fluxo em uma união rotativa H é otimizado para garantir uma transferência eficiente da mídia. O caminho do fluxo deve ser o mais reto e suave possível para minimizar a queda de pressão e a turbulência. Em alguns sindicatos rotativos, vários caminhos de fluxo são projetados para permitir a transferência simultânea de diferentes mídias ou para fornecer um caminho de retorno para a mídia.
O tamanho e a forma das portas também desempenham um papel importante nas características do fluxo. As portas devem ser dimensionadas adequadamente para corresponder aos requisitos de taxa de fluxo do aplicativo. Além disso, as conexões da porta podem ser personalizadas para se ajustarem a diferentes tipos de sistemas de tubulação, como conexões rosqueadas, conexões flangeadas ou acessórios rápidos - conectar.
Temperatura e resistência à pressão
A União Rotária H foi projetada para operar sob uma ampla gama de condições de temperatura e pressão. Os materiais e o design da união rotativa são cuidadosamente selecionados para garantir que possa suportar a temperatura e pressão máxima esperadas na aplicação.
Para aplicações de alta temperatura, são utilizados materiais e vedações resistentes ao calor especial. O alojamento pode ser isolado para impedir a transferência de calor para o ambiente circundante. Em aplicações de alta pressão, a união rotativa é projetada com componentes de paredes grossas e materiais de força alta para suportar a pressão sem deformação ou vazamento.
Aplicações da união rotativa H
O Rotary Union H possui uma ampla gama de aplicações em vários setores. Na indústria de manufatura, é usada em máquinas -ferramentas, como tornos e máquinas de moagem, para transferir o líquido de arrefecimento ou lubrificante para as ferramentas de corte. Na indústria de alimentos e bebidas, os sindicatos rotativos são usados para transferir vapor, água quente ou outros fluidos em equipamentos de processamento.
Na indústria automotiva, os sindicatos rotativos são usados em motores e transmissões para transferir óleo ou líquido de arrefecimento. Eles também são usados na indústria de impressão para transferir tinta ou limpar fluidos para os cilindros de impressão. OUnião do Rotary Industrialé um excelente exemplo de um produto que pode ser usado em muitas dessas aplicações industriais.
Considerações de articulação rotativa alta - frequência

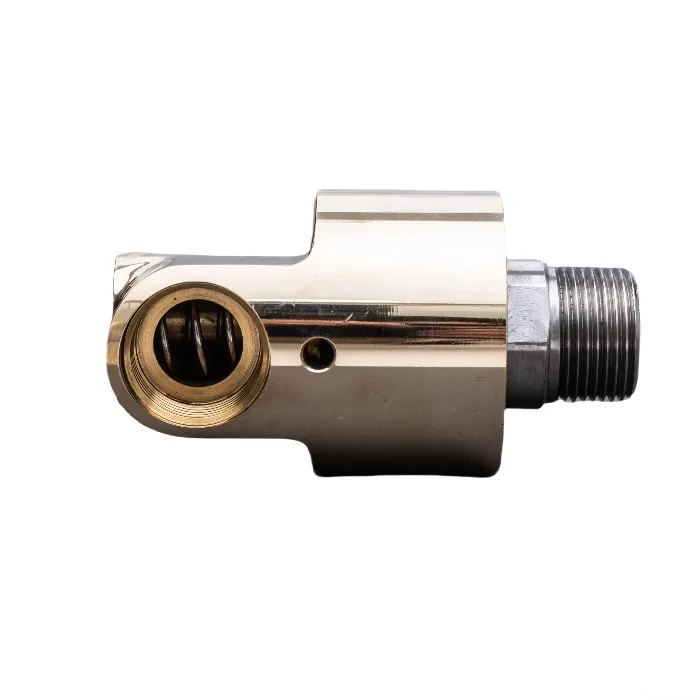

Para aplicações que requerem alta rotação de frequência, como em alguns equipamentos de fabricação eletrônica ou de precisão, oJunta rotativa de alta frequênciatem recursos de design específicos. Essas juntas precisam ter baixo atrito e capacidades de alta velocidade. Os rolamentos geralmente são projetados para minimizar a vibração e o ruído em altas velocidades de rotação. O mecanismo de vedação também é otimizado para garantir uma vedação confiável, mesmo durante a rotação rápida.
Acoplamento da união rotativa
OAcoplamento da união rotativaé uma parte importante do sistema de união rotativa. É usado para conectar a união rotativa aos componentes rotativos e estacionários. O acoplamento deve ser projetado para transmitir o torque com eficiência e compensar qualquer desalinhamento entre os dois componentes. Existem diferentes tipos de acoplamentos disponíveis, como acoplamentos flexíveis e acoplamentos rígidos, e a escolha depende dos requisitos de aplicação específicos.
Conclusão
Em conclusão, os recursos de design de uma união rotativa H são cuidadosamente projetados para atender às diversas necessidades de aplicações industriais. Desde os mecanismos de vedação e o design do rolamento até a seleção de material e a otimização do caminho do fluxo, todos os aspectos do design contribuem para o desempenho, a confiabilidade e a durabilidade da união rotativa.
Se você estiver no mercado de uma união rotativa de alta qualidade H, convidamos você a entrar em contato conosco para uma discussão detalhada de seus requisitos específicos. Nossa equipe de especialistas pode fornecer as melhores soluções adaptadas ao seu aplicativo. Se você precisa de uma união rotativa padrão ou um produto personalizado, estamos aqui para ajudá -lo. Vamos iniciar uma conversa sobre como nossa união rotativa H pode aumentar a eficiência e o desempenho de seus processos industriais.
